一、產品特點：
1、插入式電磁流量計在大管道流量檢測中，具有絕對的安裝優勢與價格優勢。
2、轉換器采用優化設計，結構緊密，電氣安裝容易，轉換器和傳感器具有互換性，可自由變更測量范圍（0.5m/s～10m/s）。
3、轉換器和傳感器具有兩種防護等級及安裝方式，有適用于潛水安裝的IP68等級。
4、適用于水、污水、酸、強堿等導電率在5μs/cm以上的液體流量檢測，特別適用于供排水管道的流量測量。
5、通用性廣、互換性強，流量的測量只與插入深度有關，因此一種型號就可適用于多種規格管道的流體測量要求。
二、傳感器的安裝：
傳感器主要由檢測探頭，安裝法蘭和接線盒（對分體式安裝）等組成。傳感器外形為圓柱體，柱腔內裝有用于激勵電磁場的勵磁線圈，導磁鐵芯和兩個與流體接觸的電極。傳感器的安裝方法分斷流（停水）安裝和帶壓安裝兩種。
三、傳感器安裝位置的選擇：
傳感器可以安裝在被測量管道上的任何位置，管道內必須完全充滿介質，傳感器可安裝在水平、傾斜、垂直的管道上。在傳感器前最少要有20D，傳感器后最少要有10D的直管段。這樣即可避免渦漩流，也可提高測量精度。
四、傳感器的接地：
電磁流量計檢測電極拾取的流量信號在μV級，所以外來干擾對它的影響很大。因此，良好的接地效果很大程度上決定著流量計的測量精度。被測的流體本身作為電 解質導電體，必須排除其它不相關的電磁干擾。通常流量計是安裝在金屬管道上，管道一定要連接傳感器的PE接頭（出廠時已連接好），而PE接頭應和良好的地線連接。

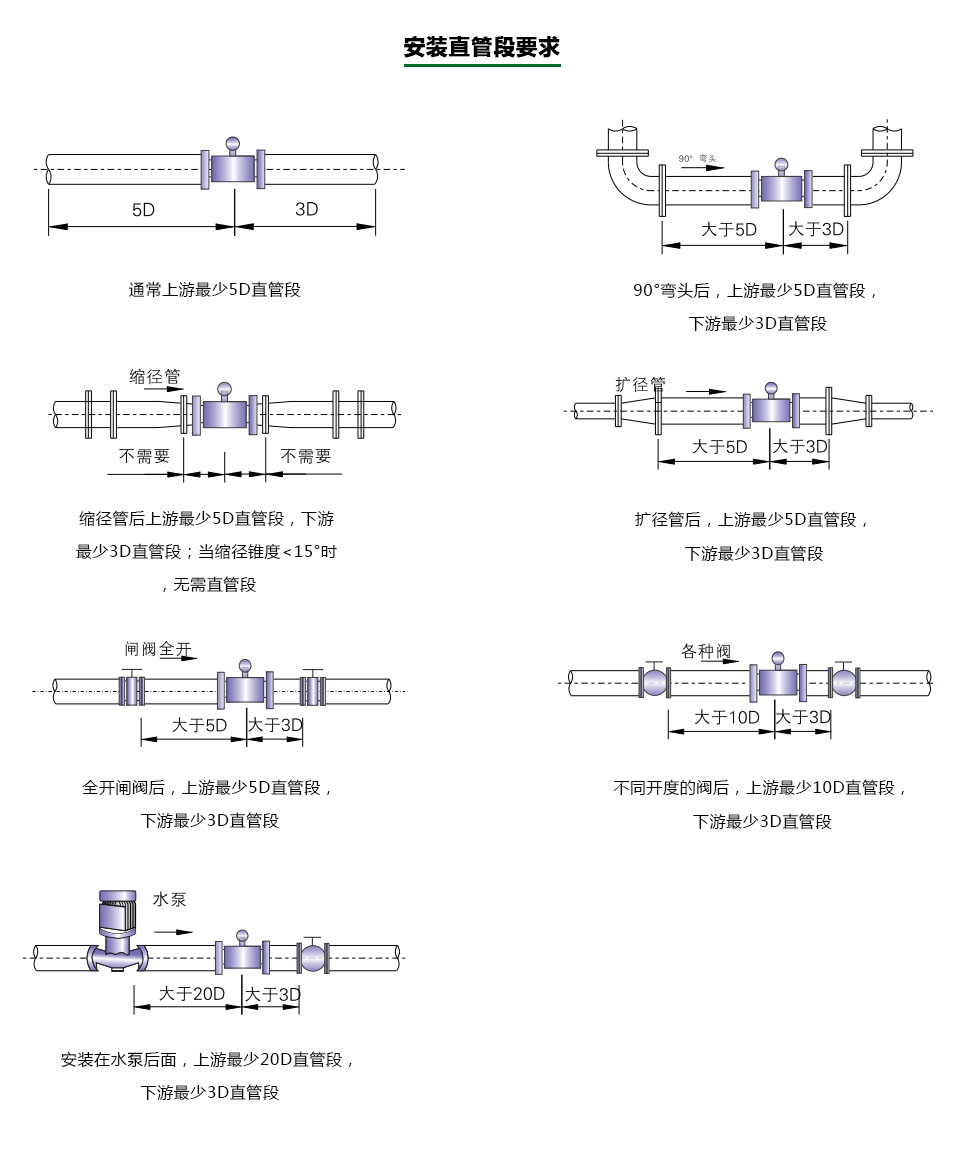

流量計對安裝點的上下游直管段有一定要求，否則會影響測量精度，詳細見如下各圖。

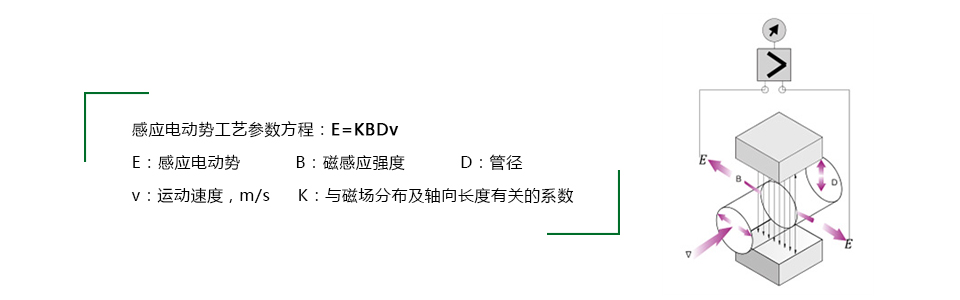

進口電磁流量計廣泛用于測量導電液體和液固兩相流體的體積流量，其測量原理是根據法拉第電磁感應定律，如下圖所示，上下兩端的兩個電磁線圈產生恒定或交變磁場，當導電介質流過電磁流量計時，做切割磁感線運動，此時會產生一個感應電動勢并被兩測量電極檢測出來，這個感應電動勢大小與導電介質流速、磁場的磁感應強度、導體寬度（流量計測量管徑）成正比，再通過運算就可以得到介質流量。
口徑
（mm）
額定壓力（MPa）
儀表外形尺寸
重量
（kg）
A
B
φD1
φD2
φd
n-φ
10
4.0
200
290
90
60
10
4-φ14
5.5
15
200
315
95
65
15
4-φ14
6
20
200
315
105
75
20
4-φ14
6.5
25
200
315
115
85
25
4-φ14
6
32
200
315
140
100
32
4-φ18
9
40
200
315
150
110
40
4-φ18
10.5
50
200
320
165
125
50
4-φ18
11.5
65
200
350
185
145
65
4-φ18
15
80
200
365
200
160
80
8-φ18
15
100
1.6
250
380
220
180
100
8-φ18
20
125
250
410
250
210
125
8-φ18
24
150
300
440
285
245
150
8-φ22
34
200
1.0
350
495
340
295
200
8-φ22
41
250
450
545
395
350
250
12-φ23
64
300
500
597
445
400
300
12-φ23
74
350
550
652
505
460
350
16-φ23
92
400
600
700
565
515
400
16-φ26
108
450
600
767
615
565
450
20-φ26
128
500
600
815
670
620
500
20-φ26
151
600
600
933
780
725
600
20-φ30
198
700
700
1034
890
840
700
24-φ30
256
800
800
1144
1015
950
800
24-φ33
340
900
900
1215
1115
1015
900
28-φ33
453
1000
1000
1357
1230
1160
1000
28-φ35
526
1200
0.6
1200
1510
1405
1340
1200
32-φ33
684
1400
1400
1710
1630
1560
1400
36-φ36
853
1600
1600
1895
1830
1760
1600
40-φ36
1036
1800
1800
2095
2045
1970
1800
40-φ39
1316
2000
2000
2328
2265
2180
2000
48-φ42
1746
